방호철망 및 방호선반 : 가설공사 낙하물 방지 시설

안녕하세요!



건설 현장에서 빈번하게 발생하는 사고 유형은 낙하물 사고에요.

높은 곳에서 떨어지는 공구나 자재는 작업자뿐만 아니라 보행자에게도 인명 피해를 줄 수 있어요.

이러한 위험을 막기 위해 가설공사 단계에서 설치해야 하는 것이 낙하물 위험 방지 시설이에요.

오늘은 이 시설 중 두 가지인 방호철망과 방호선반에 대해 알아볼게요.

---

1. 낙하물 위험 방지 시설의 중요성

낙하물 위험 방지 시설은 작업 중 실수나 부주의로 인해 발생하는 공구, 자재, 쓰레기 등 낙하물을 포집하거나 튕겨내어, 지상의 인명과 재산을 보호하는 목적으로 설치되는 가설 구조물에요.

이 시설의 설치는 산업안전보건법 및 관련 규정에서 의무 사항으로 지정되어 있어요.

---

2. 방호철망 (Safety Netting, 수직형)

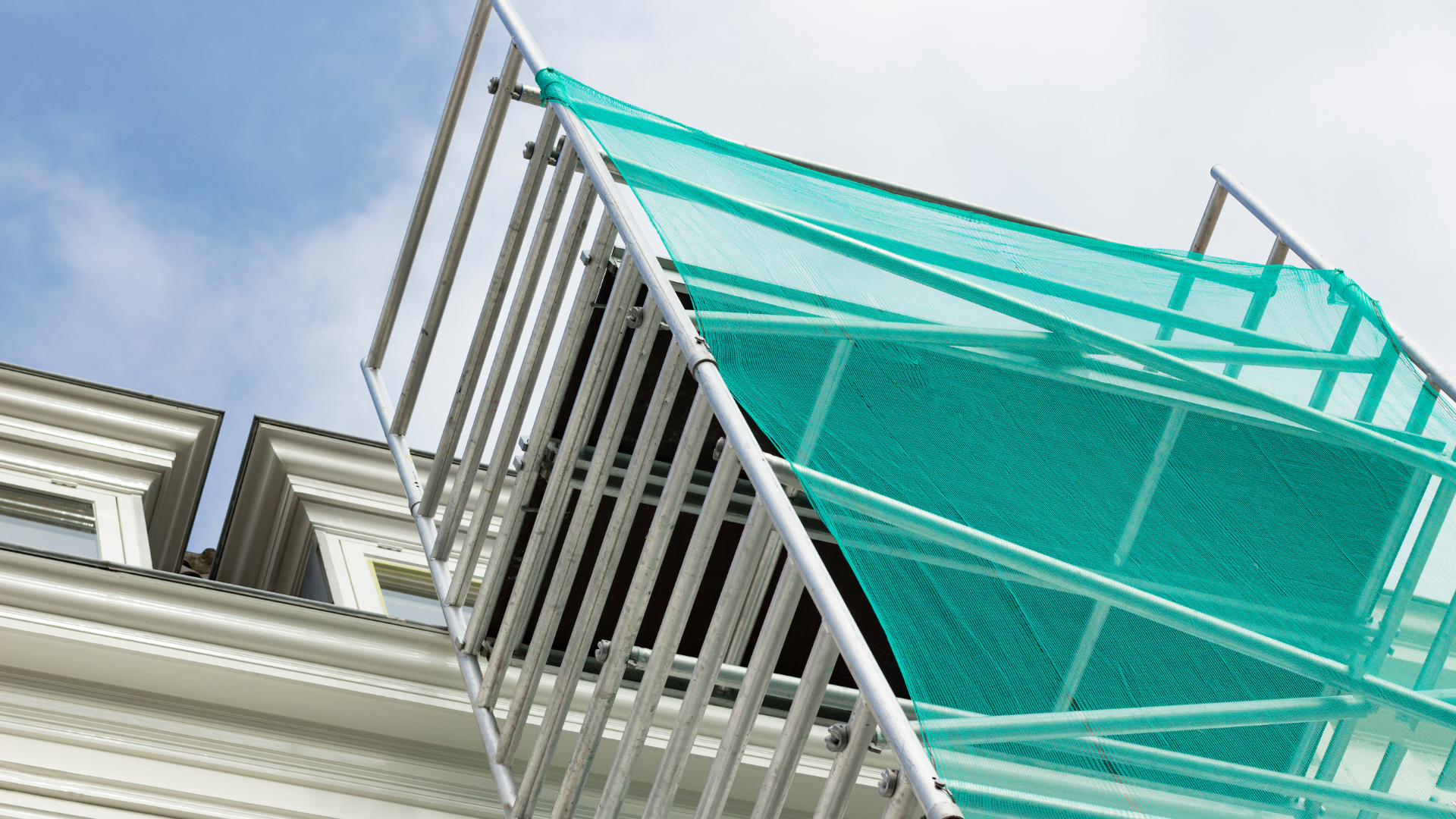

방호철망(또는 방호망)은 건물의 외곽에 수직으로 설치하여, 작업 공간 바로 옆에서 발생할 수 있는 작은 낙하물이나 작업자의 추락 위험을 동시에 방지하는 시설이에요.

🔍 특징 및 역할

• 설치 위치: 비계(작업 발판)의 외측 또는 건물의 외벽에 수직으로 팽팽하게 설치해요.
• 기능:
  • 작업 중 떨어지는 볼트, 너트, 작은 공구, 벽돌 조각 등 비교적 가벼운 물체가 외부로 튀어나가는 것을 막고 포집해요.
  • 작업자가 비틀거리거나 미끄러져 추락하는 것을 1차적으로 막아주는 안전망 역할도 겸해요.

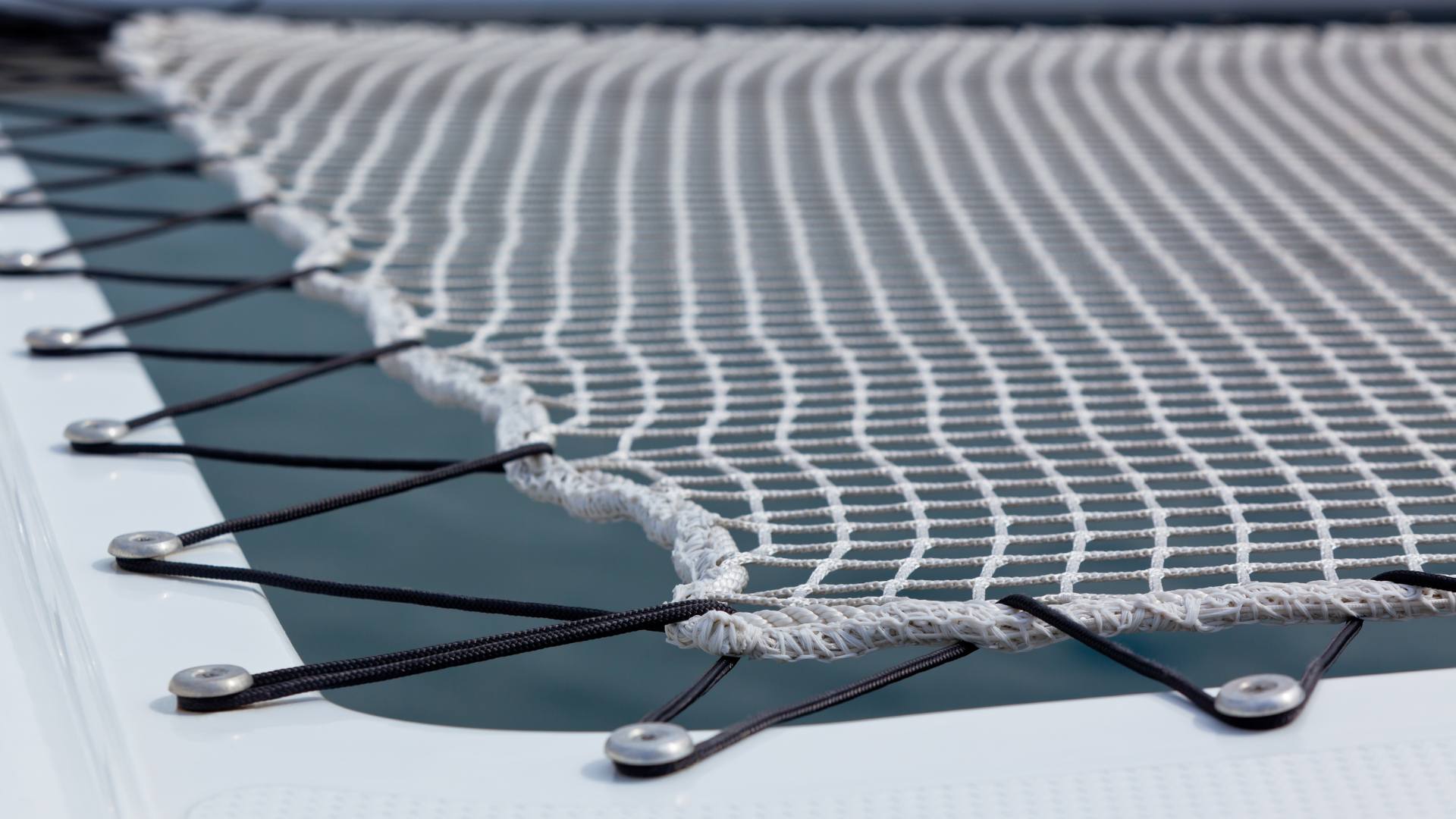

• 재료: 내구성이 강한 합성섬유(나일론) 재질로 만들어지며, 촘촘한 그물망 형태에요.

💡 주의: 방호철망은 작은 물체의 비산 및 추락 방지용이며, 무거운 자재의 낙하를 직접적으로 막는 용도는 아니에요.

---

3. 방호선반 (Catch Platform, 수평형)

방호선반은 건물의 외벽을 따라 수평 또는 경사지게 설치하여, 높은 곳에서 떨어지는 무거운 낙하물의 운동 에너지를 흡수하고 포집하는 시설이에요.

🔍 특징 및 역할

• 설치 위치: 지상 또는 작업이 이루어지는 층 아래의 규정된 높이에 설치하거나, 층별로 설치하여 낙하 충격을 분산시켜요.
• 기능:
  • 무거운 자재가 낙하할 때 충격을 흡수하여 지상으로 떨어지는 것을 막아요.
  • 넓은 면적으로 낙하물을 받아내어 안전 구역 내로 떨어뜨려요.
• 구조: 강관 비계 구조물 위에 두꺼운 목재 판이나 철망을 덮어 견고하고 튼튼한 경사 구조로 제작돼요.

📐 설치 기준 (산업안전보건기준에 관한 규칙)

1. 최상부 작업 지점으로부터 10m 이내마다 설치해야 해요. (이후 공정 진행에 따라 이동 및 해체 가능)
2. 수평면에서 20° 이상 30° 이하의 경사를 유지하고, 벽면으로부터 2m 이상 내밀어 설치해야 해요. (낙하물이 다시 벽을 타고 안으로 튀어 들어가는 것을 방지)
3. 낙하물 포집 면에는 틈새가 없도록 견고하게 설치해야 해요.

---

4. 📝 방호철망과 방호선반의 차이점 비교

구분	방호철망	방호선반
설치 방향	수직 (Vertical)	수평 또는 경사 (Horizontal/Sloped)
주요 대상	작은 낙하물 (공구, 파편) 및 추락 방지	무거운 낙하물 (자재, 벽돌)의 충격 흡수
설치 재료	합성섬유 그물망	강관 파이프, 목재 또는 철망 (견고한 구조)
핵심 목적	비산 방지 및 작업자 안전	중량물의 지상 낙하 방지



현장에서는 이 두 시설 외에도 작업 공간 주변에 수직 보호망을 설치하는 조치가 필요해요.

안전은 공사의 속도보다 항상 우선되어야 해요.

규정에 맞는 방호 시설 설치로 모두가 안전한 현장을 만들어가요!
