품질관리 QC 도구 : 히스토그램, 특성요인도, 파레토도

안녕하세요!



건축 현장 등 모든 관리 분야에서 품질 관리(QC, Quality Control)는 필수죠.

품질 문제를 파악하고 개선하기 위해서는 감이 아닌 데이터를 활용해야 해요.

이를 위한 것이 바로 QC 도구에요.

오늘은 세 가지 QC 도구인 히스토그램, 특성요인도, 파레토도에 대해 알아볼게요!

---

1. 📊 히스토그램 : 데이터의 분포 상태

히스토그램(Histogram)은 수집된 데이터의 분포 형태나 경향성을 막대 그래프로 시각화한 도구에요.

데이터가 목표치나 기준선을 중심으로 어떻게 퍼져 있는지, 이상치가 있는지를 한눈에 파악할 수 있어요.

💡히스토그램: 계량치의 데이터가 어떠한 분포를 하고 있는지 알아보기 위하여 작성하는 그림

🔍 활용

• 측정된 수치 데이터가 어떤 범위에 가장 많이 몰려있는지(중심)와 퍼짐 정도(산포)를 알 수 있어요.
• 공정 데이터 분포가 규격 한계선(상한/하한) 내에 안정적으로 위치하는지 확인하여, 해당 공정이 품질 요구사항을 충족시킬 능력이 있는지(공정 능력)를 분석해요.

📝 해석

히스토그램이 정규 분포(종 모양)를 띠어야 이상적이고, 만약 그래프가 한쪽으로 치우치거나(편중), 봉우리가 여러 개라면(이봉형), 공정에 문제나 변동 요인이 있는 거예요.

---

2. 🐟 특성요인도 : 문제의 원인 구조화

특성요인도(Cause-and-Effect Diagram, Fishbone Diagram)는 어떤 결과(특성)에 영향을 미치는 잠재적인 원인(요인)들을 분류하고 구조화하는 도구에요.

모양이 물고기 뼈대와 유사하여 피시본 다이어그램이라고도 불려요.

💡특성요인도: 결과에 원인이 어떻게 관계하고 있는가를 한눈에 알아보기 위하여 작성하는 그림

🔍 활용

특정 품질 문제(를 해결하고자 할 때, 브레인스토밍을 통해 생각할 수 있는 모든 원인들을 빠짐없이 찾아내고 정리해요.

원인을  4M 또는 5M1E 기준으로 분류하여 분석해요.

• 4M (건설 분야): Man (사람), Machine (장비), Material (자재), Method (방법)
• 5M1E: 4M + Measurement (측정) + Environment (환경)

📝 해석

특성요인도는 문제의 원인이 무엇인지 명확히 파악하고, 여러 원인들 간의 관계를 시각적으로 정리하여 문제 해결의 방향성을 제시해요.

---

3. 🎯 파레토도 : 핵심 문제에 집중하기

파레토도(Pareto Chart)는 품질 문제나 결함의 종류를 발생 빈도 또는 손실 금액이 큰 순서대로 막대 그래프로 나열하고, 누적 백분율을 선 그래프로 함께 표시하는 도구에요.

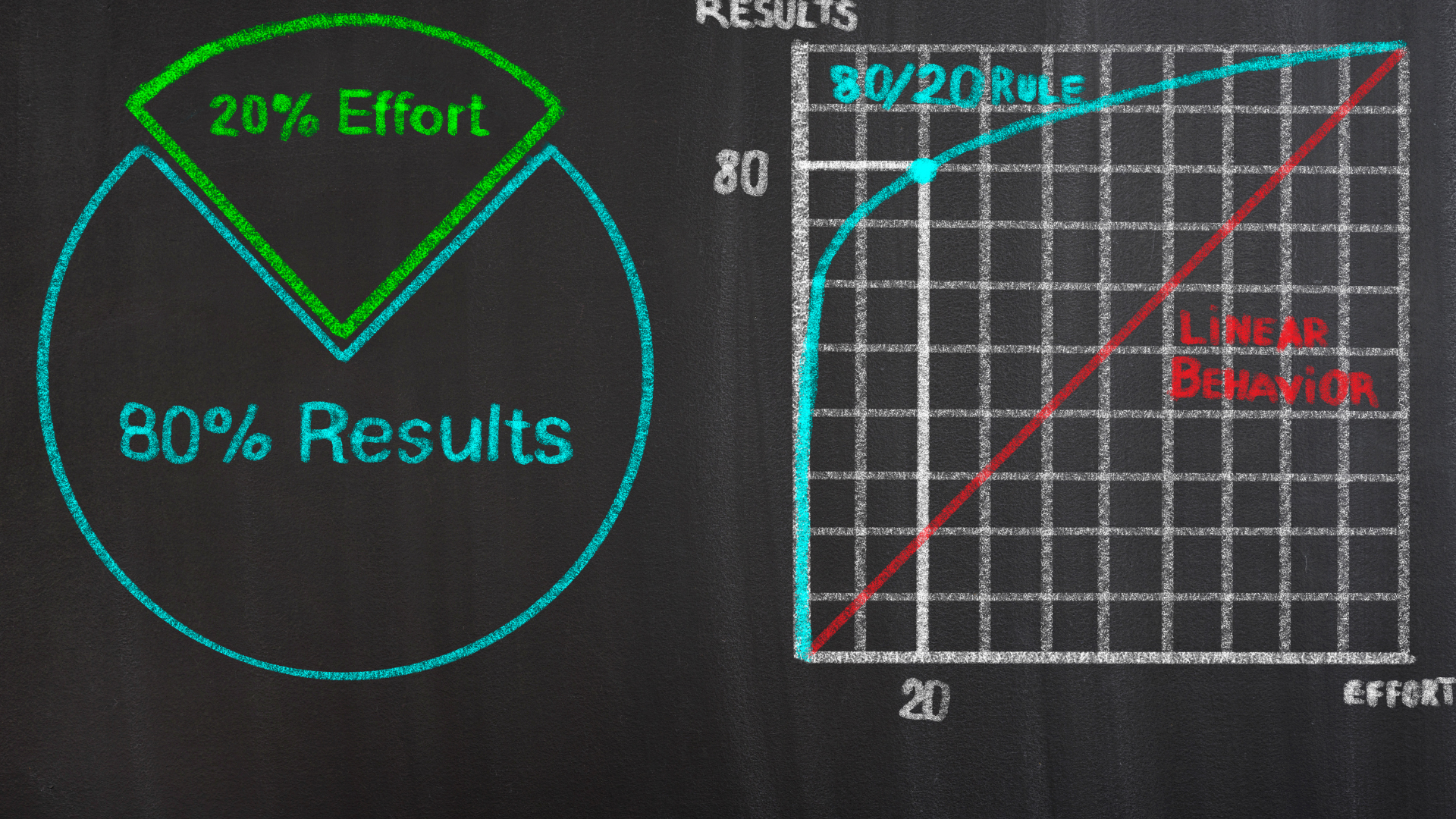

파레토 법칙(80/20 법칙)에 기반하여, 소수의 핵심적인 원인이 대부분의 결과(문제)를 초래한다는 점을 보여줘요.

💡파레토도: 불량, 결점, 고장 등의 발생건수를 분류 항목별로 나누어 크기 순서대로 나열한 그림

🔍 역할 및 활용

현장에서 하자가 발생했을 때, 가장 빈번하게 발생하거나 가장 큰 손실을 초래하는 문제가 무엇인지 파악하여, 자원 투입의 우선순위를 결정하게 해줘요.

예를 들어, 전체 하자의 80%를 차지하는 20%의 핵심 원인을 찾아내어 집중적으로 개선하면, 가장 적은 노력으로 최대의 품질 개선 효과를 얻을 수 있어요.

📝 해석

막대 그래프의 높이가 가장 높은 처음 2~3가지 항목을 집중적으로 개선 대상으로 삼고, 누적 백분율 선이 급격히 꺾이는 지점(약 80%)을 관리해요.

---

4. 📝 세 가지 도구의 시너지

1. 파레토도: 문제 중 가장 시급하고 중요한 문제(무엇을)가 무엇인지 우선순위를 정한다.
2. 히스토그램: 문제의 데이터 분포(현재 상태)가 규격 대비 어느 정도의 수준인지를 파악한다.
3. 특성요인도: 문제의 근본적인 원인(왜)이 4M 중 어디에 있는지 파헤친다.

QC 도구를 활용하여, 여러분의 현장에서도 객관적인 데이터 기반의 품질 관리 시스템을 구축하세요!
